彩晶玻璃

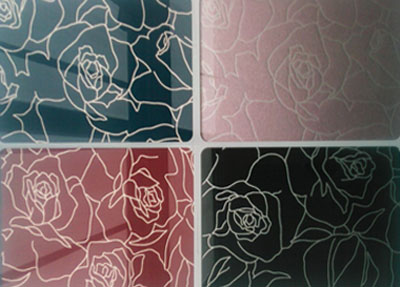

彩晶玻璃是一種理想的新型裝飾材料，在普通平板玻璃或鋼化玻璃的表面印刷一層帶有油墨的彩色涂層或油墨彩色透明涂層，再涂一層交聯(lián)型分子結(jié)構(gòu)的樹脂，又再把塑料彩色晶粒（或金蔥紙、金粉、銀粉、鐳射粉），粘貼在膠層上，經(jīng)過烘干或晾干后，再涂一層環(huán)氧樹脂保護(hù)層，就制成了彩晶玻璃。若在環(huán)氧樹脂保護(hù)層上涂一層環(huán)氧樹脂和粘貼一塊平板玻璃，就構(gòu)成夾層（雙層）彩晶玻璃。
環(huán)境與設(shè)備
制作彩晶玻璃必須在潔凈的房間進(jìn)行，其面積最小為十平方米，大者不限，
要求室內(nèi)光線好，無灰塵，通風(fēng)好，要安置一或兩臺換氣扇，有條件的可安裝空調(diào)，室溫應(yīng)控制在20C以上。 自制操作臺一個(gè)或多個(gè)，每個(gè)高度為800-850毫米，臺面積一般為1500*1000毫米為宜，自購天平壹臺用于稱量，塑料量杯數(shù)個(gè)用于調(diào)色，調(diào)色臺壹個(gè)500*1000毫米，玻璃涼干架壹個(gè)。
立線玻璃與填色
可用浮法透明玻璃，也可用噴砂玻璃和壓花玻璃，效果迥異。 立線料分為A、B兩組份，使用時(shí)先取料適量，加醫(yī)用滑石粉和滴注顏料數(shù)滴（線條要什么顏色就加相應(yīng)顏料）使之混合備用。再用專用工具，按圖紙立線，線料的顏色不同，效果也不一樣。 線條干燥后填注顏料，填色料為無色透明體，釋稀后放在塑料量杯中，用量多少視玻璃面積大小而定，一次調(diào)夠備用。填色時(shí)要依照先淡后濃先暖后冷的順序，以不浪費(fèi)填料。
工藝流程
基本操作

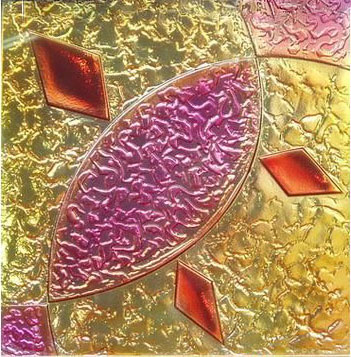

1、起草稿（線描），其尺寸要同所要制作的玻璃一樣大，草稿鋪在操作臺上（臺面要水平）玻璃放在草稿上。 2、用調(diào)好的線料照準(zhǔn)下面的草稿立線。要特別注意練習(xí)直線、正圓、和接頭。立線干后下鋪白紙?jiān)谄脚_上照圖填色。夏天溫度高，空氣干燥，大面積填色時(shí)，速度要快，否則有接痕。 3、修補(bǔ)：線條不太直或需修整，可用單面保安刮胡刀片修好，色填錯(cuò)，可在未干前用刀片刮去重填。 4、過渡色：需要兩種以上顏料過渡時(shí)，可備同濃度，不同顏色的填料，依次混合填色，即可慢慢自然浸潤，過渡也較自然。 5、幻影玻璃：即在涂好色的玻璃上，趁顏料未干時(shí)均勻撒上閃光粉，即得到燦爛無比的效果。 6、雙面雙色：若裝飾玻璃需要兩面兩色，可加彩虹粉和顏料，均勻平涂，干后即成。
彩晶玻璃的應(yīng)用現(xiàn)狀
在使用彩晶玻璃之前，原來冰箱門、殼采用噴粉的冷軋板、PCM、VCM，空調(diào)面板采用的是ABS、PS等塑料制品，要在這些材料的外觀上實(shí)現(xiàn)新的突破是比較困難的。彩晶玻璃不但具有以上材料在家電上應(yīng)用的性能和工藝要求，而且通過內(nèi)面印刷等措施，產(chǎn)品正面色澤更加鮮艷,且不會(huì)因外界環(huán)境如溫度、濕度、光照等影響而變化，真正做到不褪色，在顏色、圖案、結(jié)構(gòu)等方面可形成多樣化。 塑料、金屬等不透明材料的表面涂層均為外涂飾，視覺效果沒有厚度感，且涂層與外界直接接觸，在耐老化、耐摩擦、耐劃傷等方面存在缺陷，并且不易清洗，直接受酸、堿、鹽、溶劑等氣體或液體的侵蝕。鋼化彩晶玻璃則很好地克服了這些缺陷。 相對于其他面板而言，彩晶玻璃“鮮、亮、透、閃”的優(yōu)勢一目了然，由于本身有一定的厚度，通過光的照射便顯得更加晶瑩高貴。鋼材面板顏色灰暗、格調(diào)偏低，無法進(jìn)行多種顏色的制作，更談不上多色套印、立體感花紋等效果。
