          淺談采光天棚自平衡鋼桁架系統設計與施工









                來源:09年會論文集  作者:于勝義  日期:2009-4-14 　頁面功能  【字體：大 中 小】【打印】【關閉】【評論】


















          摘要:主要介紹了采光天棚自平衡鋼桁架體系的構造設計要點、施工安裝，以及制造工藝問題。

關鍵詞:采光天棚;自平衡鋼桁架;鋼化夾膠玻璃;安裝定位


















          　　1.引論


　　隨著國內建筑業的飛速發展，很多大廈、寫字樓等建筑的主體結構、建筑外形越來越復雜，與之密切相關的幕墻行業也發生了日新月異的變化。

　　在結構形式上，單元式幕墻、拉桿式、拉索式點支承幕墻、通風式幕墻等得到廣泛應用。在建筑造型上，出現了在采光夭棚、圓臺形、球形等幕墻中大量使用鋼析架，使得建筑的外型更加豐富多彩，更加通透。這就對幕墻行業工程技術人員提出了更高的要求，必須更快地掌握幕墻行業的新技術、新工藝，并不斷創新，滿足日益變化的建筑效果的需要。


　　　2.采光天棚自平衡鋼桁架體系的設計


　　我國地域遼闊，南北氣候差距較大，在設計選材時需考慮這些因素。

　　2.1主體結構形式

　　主體結構大多采用鋼網架結構形式，由網架球、上下弦桿及腹桿組成的空間網架體系。

　　在不斷追求現代、通透和空間感的今天，柑架式結構以其獨特的優點得到廣泛應用。在力學分析方面，桁架式結構主、次桿受力較為明確，主受力桿主要承受風荷載、活荷載以及地震荷載等，次桿主要對整個鋼架體系起穩定作用，因此在截面設計時應分別考慮，這樣，整體鋼架也就尤顯條理清晰、粗細分明。進行結構力學分析時，可采用ROBOT,SAP2000、3D3 S等有限元分析軟件。施工安裝方面，析架式結構的構件加工工藝較簡單，施工安裝快捷。因此析架式結構也是采光天棚結構的較理想的選擇，并且優先設計成自平衡體系的鋼析架，在加工制造時施加一定的預應力，使其整體更加穩定平衡。

　　桁架式結構的主次鋼管焊接成一個整體，鋼桁架體系本身抗變位能力差，因此在施工應考慮土建結構的沉降、變形等因素，預留伸縮余量，一端采取固定連接，另一端活動連接。

　　2.2采光天棚面板支撐形式

　　采光天棚結構形式一般采用點式和框架式兩種結構，考慮到排水性能，浮頭點式、全隱框和全明框結構形式采用較多。浮頭點式結構簡潔、外形豐富變化，能更進一步體現通透現代的建筑效果。面板多采用鋼化夾膠玻璃或中空鋼化夾膠玻璃，不過，點式結構在中空玻璃上開孔會影響中空玻璃的密封性能，降低中空玻璃的保溫、隔音性能。

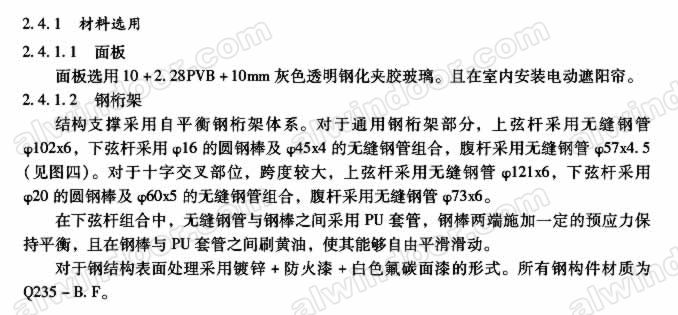

　　2.3主材選用

　　桁架結構的主鋼梁與次鋼梁的連接一般都采用焊接，因此鋼梁須選用焊接性能較好的材質，如Q235B、Q345B等。

　　采光天棚玻璃選用時，根據國家相關規范應選用安全玻璃，宜選擇鋼化夾膠玻璃，玻璃厚度宜大于Smm，膠膜厚度宜大于1. 52mm。

　　2.4工程實例

　　下面筆者將結合工程實例與讀者對采光夭棚自平衡鋼桁架體系的設計及施工技術作進一步說明。

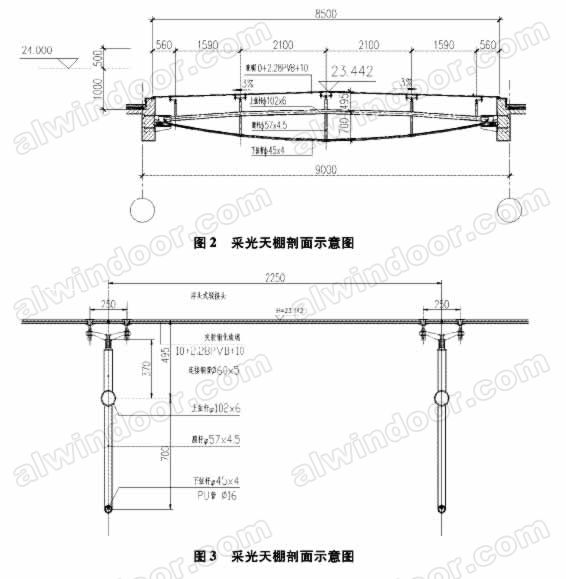

　　某大廈位于無錫市高新區，采光天棚呈“十”字狀分布，長140m及120m，寬8. 5m，頂標高為23. 442m，中部十字交叉(見圖一)。采光天棚分格縱向40等分，橫向4等分，玻璃最大分格2250x2100mm(見圖二)，由頂部向兩邊設置泛水，支撐結構采用自平衡鋼桁架體系，相鄰兩精架之間不設連系桿(見圖三)。








          下一篇：關于建立《幕墻－屋頂事故學》的構思(一)
          [本文共有 2 頁，當前是第 1 頁]   [1] [2]



















            　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
