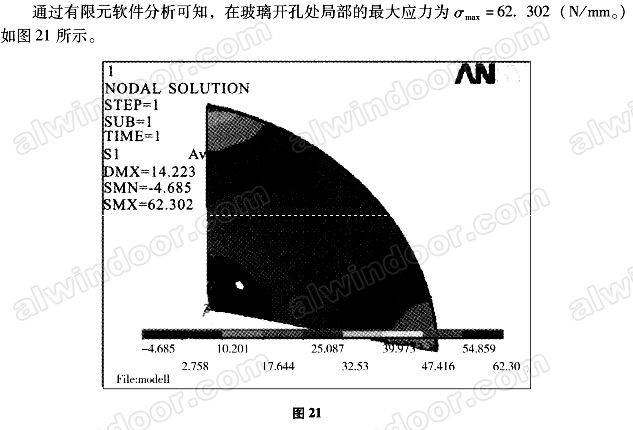

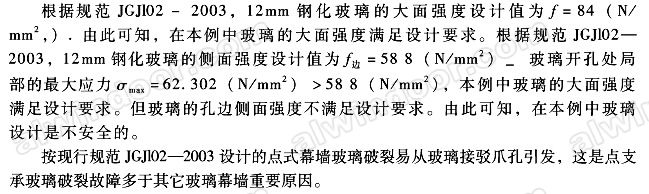

2.7本列中玻璃孔邊側面不滿足設計要求
3.降低點式玻璃幕墻破裂故障的措施分析

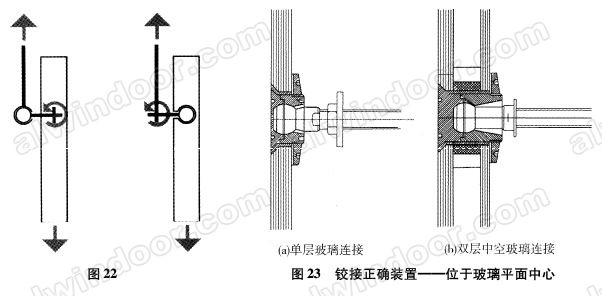

3.1鉸接裝置位于玻璃平面中心，駁接頭要適應玻璃變形
如果鉸接裝置安裝在玻璃平面外部，則彎曲荷載或扭曲荷載會施加在玻璃上。鉸接裝置位于玻璃平面中心:保證玻璃不承受彎曲或扭曲荷載。下圖中的右圖表示鉸接裝置兩種可能位置即在玻璃平面外和在玻璃平面內的比較。
3.2駁接頭安裝傾角要正確。

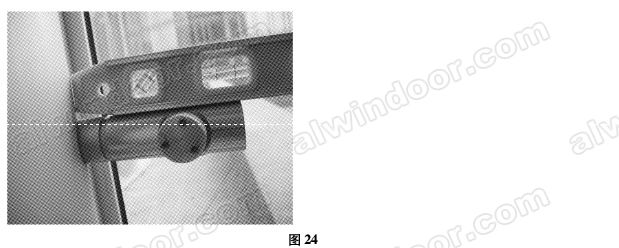

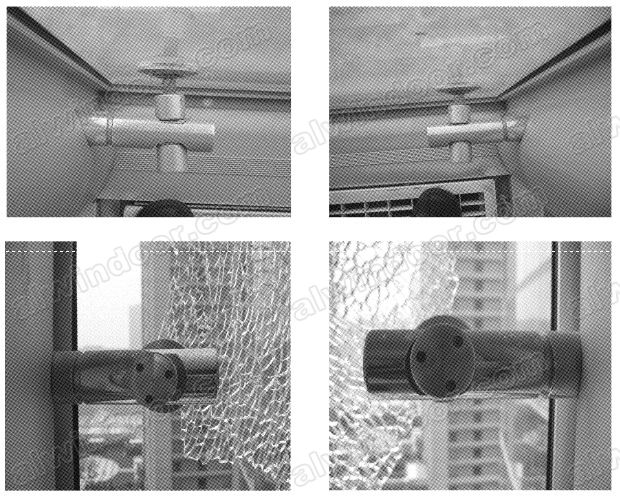

某點式玻璃駁接頭安裝傾角過大，致使玻璃破裂。圖24
3.5擠壓破裂:
實驗結果顯示駁接頭連接有約束、孔邊有附加
彎矩和駁接頭連接有約束，孔邊有附加彎矩相比，孔邊應力可增大2.25倍。
以上案例表明盡管點式玻璃安裝了鉸接駁接頭，但駁接頭安裝傾角過大，連接有約束，不能適應玻璃變形，致使孔邊應力增大致使玻璃破裂。
3.3駁接頭為適應玻璃變形，要有適度偏轉角
3.3.1點式幕墻玻璃受荷載變形示意圖27所示玻璃的變形可以近似為弧形。根據幾
何關系即駁接頭為適應玻璃變形，要有適度偏轉角。
3.3.2駁接頭為適應玻璃變形偏轉角估算:
點支承玻璃面板的
撓度限值宜按其支承點長邊邊長的1/60采用.如圖所示玻璃的變形可以近似為弧形。根據幾何關系估算:駁接頭為適應玻璃變形偏轉角:圖28
根據以上分析駁接頭為適應玻璃變形，要有出3. 78度的偏轉角，才能滿足玻璃變形的要求甲再加上現場施工時
駁接爪根部底座有一定方向的角度偏差，因此在選擇平面幕墻用駁接頭.駁接頭應滿足士5度的偏轉角。
3.3.3非平面點式玻璃幕墻駁接頭的偏轉角。
當幕墻或
采光頂相鄰玻璃不在同一平面時甲即折線形、弧形、球形、圓錐形幕墻或采光頂，在選擇駁接頭時，除駁接頭滿足玻璃變形的需要外，還要滿足玻璃間夾角的要求如圖29所示。駁接頭的偏轉角應滿足士(十5)度要求，實現對玻璃夾角的補償。
鋼爪要具備吸收幕墻平面變形的能力。
3.4鋼爪與玻璃之間墊片要采用鋁墊片。

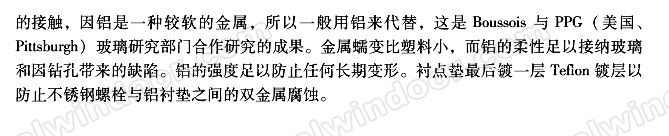

3.4. 1鋼永遠也不能與玻璃直接接觸，因為它的支承表面太硬了，所以通常要在鋼
螺栓和玻璃孔之間加一個
熱塑性襯墊。然而熱
塑性材料可產生蠕變從而可能導致鋼與
玻璃
