1、工程概況
第一創業大廈位于深圳市CBD中央商務區的門戶位置，緊鄰中國人壽大廈、華安保險大廈、招商證券大廈、中心商務大廈、購物公園等建筑，本工程建筑面積約53000m2,建筑高度116米，幕墻工程面積約35000m2,其中石灰石（詞條“石灰石”由行業大百科提供）幕墻工程位于南北立面，面積約4000m2,幕墻高度116米，原設計分格尺寸為1500*1200，單塊面積1.8m2,采用開放式板縫，石灰石面板。
2、原方案（A版方案）設計分析
本項目石材幕墻原設計方案由設計院和幕墻顧問公司完成，參見圖3、圖4：
2.1 A版方案特點綜合分析
2.1.1 石材幕墻高度為116米，超過JGJ133-2001版規范的適用范圍，而且該項目地處深圳市，荷載（詞條“荷載”由行業大百科提供）作用大，需要考慮強臺風和暴雨影響。
2.1.2 面板分格尺寸為1500*1200，單塊面積達1.8m2,超過了現行規范不宜超過1.5m2 的要求。
2.1.3 采用石灰石面板，彎曲強度（詞條“彎曲強度”由行業大百科提供）低。
2.1.4 石材面板為開放式設計，板縫不打膠。
2.2 A版方案計算結果分析A版方案采用通槽連接，計算結果分析如下：（面板彎曲（詞條“彎曲”由行業大百科提供）強度標準值按石材廠家提供的7.0MPa考慮，材料分項系數取2.5,面板按40mm厚計算）
3、B版方案設計分析
針對A版方案的要求及存在的問題，我們采取了相應技術措施，完成了B版方案，參見圖6、圖7：
3.1 B版方案主要技術措施；
3.1.1 將面板厚度增加到45mm，提高面板承載能力。
3.1.2 石材背面采用整體組合的加強附框，通過背栓與面板連接，并用環氧樹脂粘接（詞條“粘接”由行業大百科提供），附框下部設置托件支撐面板使背栓不受剪力。
3.1.3 每塊面板采用4組、每組2個共8個背栓與附框連接，背栓規格為M8*44，錨深24mm，提高抗拔力。
3.1.4 石材背面滿貼無紡布，防止石材脫落，提高了安全性。
3.1.5 石材六面防水，確保石材吸水率達到規范要求，保證石材面板安全使用。
3.1.6 幕墻立柱、加強附框等均采用鋁合金型材，面板背后加設防水鋁背板，提高系統的防腐及防水能力。
3.2 B版方案設計結構分析B版設計方案計算結果分析如下：(面板彎曲強度標準值按石材廠家提供的7.0MPa考 慮，材料分項系數取2.5）
3.2.1 面板強度：在荷載組合設計值作用下利用ansys有限元軟件求得面板的最大應力:
上一頁12下一頁

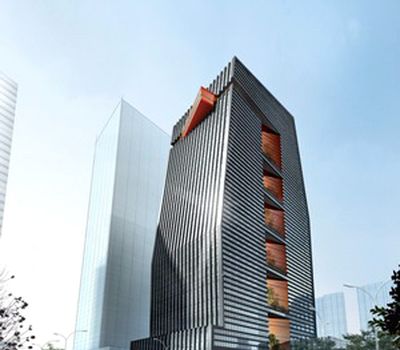

第一創業大廈目前仍在建設中，又名投行大廈，入市時間待定。項目位于福田福華一路南側，新洲路東側，總建筑面積50551平方米，包括地下4層，地上20層，高度117米。
