          如何設計好推拉窗









                來源:09年會論文集  作者:李剛，李寶成  日期:2009-4-17 　頁面功能  【字體：大 中 小】【打印】【關閉】【評論】





































　　5.1槽口能鑲裝中空玻璃

　　在夏熱冬冷和夏熱冬暖她區《公共建筑節能設計標準》，有些地區窗框不采用隔熱鋁型材，只采用中空玻璃就可達到熱工性能要求因此設計推拉窗時必須能鑲中空玻璃中空玻璃的最小安裝尺寸按下表：
　

　　對于嚴寒和寒冷地區的采暖建筑，窗的保溫功能占突出地位。對于夏熱冬暖地區夏季為達到舒適環境，窗的隔熱功能又占較重要地位。外窗的保溫、隔熱功能明顯地影響建筑物的采暖和空調制冷所用的能耗，提高窗的保溫性能主要應從提高窗戶的總熱阻和提高窗戶的氣密性能兩方面著手。前面已對窗的氣密性能作了討論，下面主要討論推拉窗的保溫。





　　5.2室內熱空氣不能接觸冷型材

　　 ①d上下卡槽設置

　　保溫窗必須采用隔熱鋁型材，無論穿條式還是注膠式的熱斷橋，都可有效的將窗框、扇型材分為室內側暖型材料室外側冷型材。兩扇推拉窗室外側窗扇上、下部都是在窗框的室外側冷型材上。且窗扇上、下邊緣處各裸露一條窗框的冷型材，這兩條冷型材直接接觸著室內的熱空氣，室外氣溫較低時，這個部位可能要結露，室外氣溫達到0℃度以下，這個部位可能要結霜。并產生大量的熱能損失，嚴重的影響著整窗的總熱阻。比較簡單有效的方法是在窗上下框滑道之問各增設一個PVC材質的上卡槽，如圖19和圖20這兩個卡槽與窗框上、下框同樣長度，可有效的遮擋室內熱空氣不與室外冷型材接觸，減緩了熱交換降低了熱量散失，提高整體窗的熱阻。


          　　②勾邊中立設計

　　怎樣設計好保溫推拉窗勾邊中立挺，各國門窗設計大師為此絞盡了腦汁也沒設計出較好的結構，最典型的結構如圖21所示為后裝勾企條結構，本方案特點為勾企條采用隔熱的尼龍材料制造，待整個窗扇組裝完后甚至有的生產廠家待窗扇安裝進窗框時才安裝勾企條，這樣可節省一個上蓋板附件，但一旦窗扇需要維修，折下窗扇前要先折下勾企條。



 　　圖22的先裝勾企條方案，是將勾邊中立挺型材分為三支普通鋁型材，在穿條復合線上先將主隔熱的兩支隔熱條穿人壓合，再將封口板的一支隔熱條與伸出的腳支壓合，門窗加工廠直接從型材廠購人復合好的整支隔熱型材，并可按普通型材方法加工，無須窗扇做完后再裝勾企條，并可在隔熱條上鑲裝密封條。

　　兩種方案都可達到室內熱空氣不接觸室外冷型材，但結構圖上可以看出，圖22的結構要優于圖21的結構，因圖21冷熱型材雖有勾企條相隔但接觸面積過大，勾企條太薄，熱量傳導相對要多，做保溫性能測試時也證實了這一點。


　　6.推拉窗必須有防盜功能

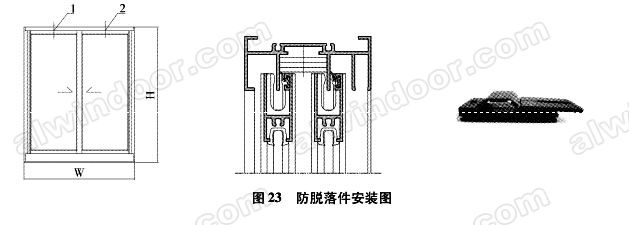

　　推拉窗是人室盜竊者的首選通道，因往往產品設計師和門窗廠家乎略了一個附件，即推拉窗的防脫落件如圖23所示。


          　　防脫落件主要功能是防止高層建筑的外窗，在高層較大風壓作用下，推拉窗扇產生瞬時跳躍滑出下軌道掉下傷人，另一個功能是防止不良君子輕易將窗扇御下人室行竊。防脫落件圖23右下圖所示，這是一個較好的防脫落件，它可隨推拉扇的高度調整而改變高度，此件安裝在推拉窗上框1和2的位置的上框卡槽里，在卡槽里可左右滑動，待窗扇調整后將此件滑到窗扇上部1.2的位置，用頂絲鎖定推動幅板與窗扇上部留出1~2mm間隙固定即可。不管是幾扇推拉窗每個窗扇上部都要安裝一件，確保推拉窗的使用安全。


　　7.采用等強度、等性能、等壽命理論設計產品


　　7.1等強度設計
　

　　建筑外窗無論采用濕法或干法將窗安裝在窗洞口中，窗框都有較高的強度，兩扇推拉窗受力最大的部位是窗中間的勾邊中立挺，它承受著2倍的窗邊框風壓，所以在設計勾邊中立挺時，型材不能薄必須保證一定的慣性距，設計勾企時保證在窗扇關合時兩中立挺能勾得住，要像親兄弟一樣一起抵抗風壓的襲擊，保證窗的強度。

　　推拉窗中最怕的就是四扇推拉窗，在工程中有的用戶要在室內看到外界較大的視野，硬要兩個兩扇推拉窗的中間兩扇向兩邊開啟，所以只能作四扇推拉窗。兩扇推拉窗的勾邊中立挺是搭接，兩根型材疊加受力。四扇推拉窗的中間兩窗扇是在同一根道軌上，兩窗扇相碰對接，兩根型材平行受力，盡管加了一支對碰條保持密封，但與兩扇推拉窗的勾邊立柱相比弱的多了。所以在設計四扇推拉窗的對碰扇立挺型材斷面時，必須增加凸起加強方腔，兩根立挺對碰組合慣性矩要與兩扇勾邊疊加慣性矩等強，否則，同一系列的型材，用于同一工程，同樣大的窗扇，安裝在同一高度上會出問題的。

　　7.2等性能設計

　　就是要求所設計的推拉窗產品，在強度、氣密、水密三大性能匹配都在一個水平線上才能滿足工程使用。要細分可將產品分為高層建筑用的高氣密型推拉窗，中、低層用的普通推拉窗，高層用的高性能窗不光要滿足強度性能高，因是高層風壓大，氣密性、水密性都必須好，比如高層窗強度要達到1500pa，水密性能要將強度除2.5，也就是說水密性不能低于600pa,這在產品設計時一定要注意，不要出現設計的高性能不能用于高層建筑，豈不鬧出笑話!

　　7.3等壽命設計

　　日本SONY公司生產的彩電，假如壽命是十萬小時，產品的實際壽命在這個壽命十萬小時上可能要乘一個安全系數，假如變成十二萬小時，如果這臺彩電里有一個二級管壽命是二十萬小時，老板知道肯定要炒主設計的魷魚，原因是這臺彩電不是等壽命設計。

　　推拉窗的等壽命設計是指窗用的密封件，如塑料密封件、橡膠密封條、密封膠等要與制做的鋁型材等壽命，這個壽命就是物理耐用年限，有些與鋁型材壽命相差較大的附件，設計時要考慮能更換，窗必須具備可維修性。老化、磨損的附件到壽命可定期的更換來保證窗的整體的使用壽命，用這樣的設計方法才能設計出好的推拉窗。
    一點淺識，供設計參考，有不當之處請批評指正。
